箱式淋雨试验机防尘等级
箱式淋雨试验机防水等级参考标准IEC60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、ISO16750等国际适用标准：1、范围防水试验包括第二伴特征数字为1至8，即防护等级代码为IPX1至IPX82、各种等级的防水试验内容。
（1）IPX1
方法名称：垂直滴水试验
试验设备：滴水试验装置及其试验方法
试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm
试验条件：滴水量为1.0+0.5mm/min试验持续：10min
（2）IPX2
方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法
试样放置：使试样的一个与垂线成15°角，样品顶部至滴水口的距离不大于20mm，每试完一个面后，换另一个面，共四次
试验条件：滴水量为3.0+0.5mm/min试验持续：4*2.5min共10min
（3）IPX3

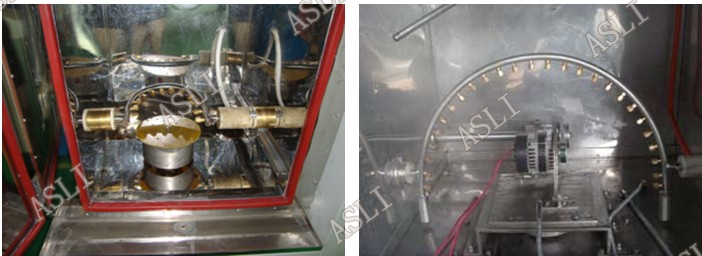

方法名称：淋雨试验a.摆管式淋水试验
试验设备：摆管式淋水溅水试验
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。试验条件：水流量近摆管的喷水也数计算，每也为0.07L/min。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。挥管沿垂线两边各摆动60°，共120°。每次摆动（2×120°）约4s。试验压力：400kPa
试验时间：连续淋水10min；试验5min后样品旋转90°
b.喷头式淋水试验
试验设备：手持式淋水溅试验装置，
试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min
试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）,最少5min。
（4）IPX4K
试验名称：加压摆管淋雨试验试验设备：摆管式淋雨试验
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于20mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算，每孔为0.6±0.5L/min。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动（2×360°）约12s。试验压力：400kPa
试验时间：试验5min后样品旋转90°
b、喷头式溅水试验
试验设备：手持式淋水溅水试验装置
试样放置：设备上安装带平衡重物的挡板应拆去，使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间
试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min
试验时间：即按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少5min。
（5）IPX5
方法名称：喷水试验
试验设备：喷嘴的喷水口内径为6.3mm
试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5L/min（750L/h）;
试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3min。
（6）IPX6
方法名称：强烈喷水试验；
试验设备：喷嘴的喷水口内径为12.5mm；
试验条件：使试验样品至喷水口相距为2.5~3m，水流量为100L/min（6000L/h）；试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3min。
（7）IPX7
方法名称：短时浸水试验；试验设备：浸水箱。
试验条件：其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为1m。试样顶部到水面距离至少为0.15m。试验时间：30min。
（8）IPX8
方法名称：持续潜水试验；
试验设备试验条件和试验时间：由供需（买卖）双方商定，其严酷程度应比IPX7高。
（9）IPX9
方法名称：高压喷射试验
试验设备：喷嘴的喷水口内径为12.5mm；
试验条件： 箱式淋雨试验机喷水角度：0°,30°,60°,90°（4个位置）；喷水孔数：4个；样品台转速：5±1r.p.m;距离为100~150mm，每个位置30秒；流量为14~16L/min，喷水压为8000~10000kPa，水温要求80±5℃试验时间：每个位置30秒×4共120秒
（1）IPX1
方法名称：垂直滴水试验
试验设备：滴水试验装置及其试验方法
试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm
试验条件：滴水量为1.0+0.5mm/min试验持续：10min
（2）IPX2
方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法
试样放置：使试样的一个与垂线成15°角，样品顶部至滴水口的距离不大于20mm，每试完一个面后，换另一个面，共四次
试验条件：滴水量为3.0+0.5mm/min试验持续：4*2.5min共10min
（3）IPX3
方法名称：淋雨试验a.摆管式淋水试验
试验设备：摆管式淋水溅水试验
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。试验条件：水流量近摆管的喷水也数计算，每也为0.07L/min。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。挥管沿垂线两边各摆动60°，共120°。每次摆动（2×120°）约4s。试验压力：400kPa
试验时间：连续淋水10min；试验5min后样品旋转90°
b.喷头式淋水试验
试验设备：手持式淋水溅试验装置，
试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min
试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）,最少5min。
（4）IPX4K
试验名称：加压摆管淋雨试验试验设备：摆管式淋雨试验
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于20mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算，每孔为0.6±0.5L/min。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动（2×360°）约12s。试验压力：400kPa
试验时间：试验5min后样品旋转90°
b、喷头式溅水试验
试验设备：手持式淋水溅水试验装置
试样放置：设备上安装带平衡重物的挡板应拆去，使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间
试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min
试验时间：即按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少5min。
（5）IPX5
方法名称：喷水试验
试验设备：喷嘴的喷水口内径为6.3mm
试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5L/min（750L/h）;
试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3min。
（6）IPX6
方法名称：强烈喷水试验；
试验设备：喷嘴的喷水口内径为12.5mm；
试验条件：使试验样品至喷水口相距为2.5~3m，水流量为100L/min（6000L/h）；试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3min。
（7）IPX7
方法名称：短时浸水试验；试验设备：浸水箱。
试验条件：其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为1m。试样顶部到水面距离至少为0.15m。试验时间：30min。
（8）IPX8
方法名称：持续潜水试验；
试验设备试验条件和试验时间：由供需（买卖）双方商定，其严酷程度应比IPX7高。
（9）IPX9
方法名称：高压喷射试验
试验设备：喷嘴的喷水口内径为12.5mm；
试验条件： 箱式淋雨试验机喷水角度：0°,30°,60°,90°（4个位置）；喷水孔数：4个；样品台转速：5±1r.p.m;距离为100~150mm，每个位置30秒；流量为14~16L/min，喷水压为8000~10000kPa，水温要求80±5℃试验时间：每个位置30秒×4共120秒
