扫频振动试验机夹具设计

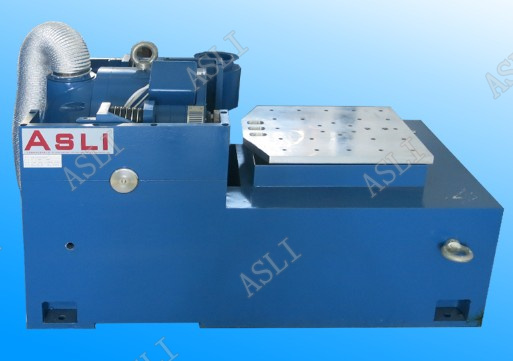

扫频振动试验机夹具是为把试验件牢固地固定在振动台工作台面上,并把扫频振动试验机的振动传给试验件,它的质量直接关系着试验的质量。但目前对试验夹具的重要性普遍重视不够,尤其是在国内,一些试验人员仅凭感觉来设计夹具,设计时缺乏必要的计算分析,也没有必要的检验测试。这样的夹具传递的振动往往存在着很大的失真,夹具上各点的振动量值相差很大,也就是均匀度很差。在测试频段内存在多阶共振,振动控制非常困难。有些夹具材料选用不当,质量过大,消耗能量多。
夹具设计的原则是在满足试件安装的前提下,夹具尽可能有低的质量,高的刚度,在试验频段内尽可能不出现和少出现共振。夹具的材料多采用镁和铝,因为这两种金属比钢的质量小,阻尼特性比钢好,加工成本低。小型夹具通常用整块材料加工而成,大的夹具有用焊接和铸造的方法制作。设计时应首先明确试验条件,如正弦和随机振动能级和允差,正弦扫描的频率范围,随机振动功率谱密度曲线,安装条件,允许的加速度不均匀度及横向振动等。然后计算扫频振动试验机夹具的共振频率及质量,使之满足试验要求。对于小试件,夹具的共振频率不允许低于1000Hz,同时应达到试件最低频率的3~4倍。夹具加工完成后应进行必要的检验,对于重要和常用的夹具,如转接板、扩展台等,要进行全面的性能测试,以保证试验的正确性。

艾思荔仪器设备(0769-22765031)包括恒温恒湿试验箱、高低温试验箱、两槽冷热冲击试验箱、PCT高压老化试验箱、快速温变试验机、步入式恒温恒湿房、高低温低气压试验机、高温老化房、氙灯老化试验箱、真空高温箱、盐雾试验箱、电磁式振动试验机、hast非饱和老化寿命测试仪、紫外线老化试验机、温度湿度三综合振动试验台、臭氧老化试验机、跌落试验机、蒸汽老化试验机、淋雨试验机、双八五试验箱等仿真环境试验设备。二十多年来,凭借着精湛专业经验,完善的售后服务一直被消费者所深信支持。其产品广泛用于航天、医学、电子电器、LED光电、太阳能光伏、土磁性材料、电线电缆、塑胶、五金、纸品包装等等。
夹具设计的原则是在满足试件安装的前提下,夹具尽可能有低的质量,高的刚度,在试验频段内尽可能不出现和少出现共振。夹具的材料多采用镁和铝,因为这两种金属比钢的质量小,阻尼特性比钢好,加工成本低。小型夹具通常用整块材料加工而成,大的夹具有用焊接和铸造的方法制作。设计时应首先明确试验条件,如正弦和随机振动能级和允差,正弦扫描的频率范围,随机振动功率谱密度曲线,安装条件,允许的加速度不均匀度及横向振动等。然后计算扫频振动试验机夹具的共振频率及质量,使之满足试验要求。对于小试件,夹具的共振频率不允许低于1000Hz,同时应达到试件最低频率的3~4倍。夹具加工完成后应进行必要的检验,对于重要和常用的夹具,如转接板、扩展台等,要进行全面的性能测试,以保证试验的正确性。

艾思荔仪器设备(0769-22765031)包括恒温恒湿试验箱、高低温试验箱、两槽冷热冲击试验箱、PCT高压老化试验箱、快速温变试验机、步入式恒温恒湿房、高低温低气压试验机、高温老化房、氙灯老化试验箱、真空高温箱、盐雾试验箱、电磁式振动试验机、hast非饱和老化寿命测试仪、紫外线老化试验机、温度湿度三综合振动试验台、臭氧老化试验机、跌落试验机、蒸汽老化试验机、淋雨试验机、双八五试验箱等仿真环境试验设备。二十多年来,凭借着精湛专业经验,完善的售后服务一直被消费者所深信支持。其产品广泛用于航天、医学、电子电器、LED光电、太阳能光伏、土磁性材料、电线电缆、塑胶、五金、纸品包装等等。
