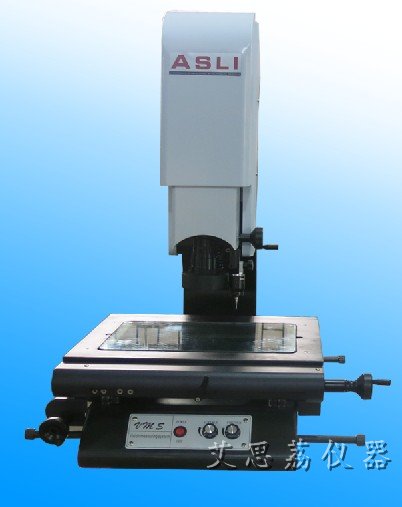

产品标题：全自动影像测量仪

产品分类： 3次元影像测量仪

全自动影像测量仪（13602383590）在精密电子、晶圆科技、刀具、塑胶、精密零件、弹簧、冲压件、接插件、模具、军工、二维抄数、绘图、工程开发、五金塑胶、PCB板、导电橡胶、粉末冶金、螺丝、钟表零件、手机、医药工业、光纤器件、汽车工程、航天航空、高等院

我们的服务：

订购热线：400-801-0200

跟此产品相关的产品

: 淋雨试验箱

: 分体式冷热冲击试验箱

: 高低温湿热试验箱

: 温度湿度振动三综合试验箱

产品详情

一、全自动影像测量仪仪器特点
◆全自动影像测量仪超精密全自动测量，四轴全伺服闭环控制；
◆精密00级花岗岩底座加立柱，精度高、稳定性好；
◆三轴THK精密直线导轨、精密传动系统；
◆进口高精度光栅尺，精度高、稳定性；
◆SONY芯片800线1/3″高清晰彩色CCD自动变倍光学镜头，可实现自动变倍测量；
◆程控式6环8区环形表面光源，LED轮廓光源，同轴光源；
◆自动对焦测高，可加装接触式测头或激光扫描仪。

二、全自动影像测量仪技术规格

型号		VMS-215	VMS-2315	VMS-3020		VMS-4030
工作台	X、Y轴行程	200X100mm	250X150mm	300X200mm		400X300mm
	Z轴行程	160mm调焦及辅助测量				220mm
	工作台尺寸	355X205mm	405X305mm	455X305mm		606X456mm
	传动型式	高速度、高精密交错滚珠光杆传动系统，Z轴手轮传动
数字测量系统		光学尺分辨率：X、Y轴0.001mm
		测量软件一套(含安装光盘，影像卡，数据采集卡)
影像瞄准系统		高分辨率50万像素1/3〞彩色CCD，联想计算机一套（选购）
		卡口式0.7-4.5X变焦镜头,总视频放大倍率为20-260X 配2X物镜（选购）时,总视频放大倍率40-520X；配0.5X物镜（选购）时,总视频放大倍率10-130X，
最大承重		15KG
照明系统		可控LED增强光源照明系统
仪器外形尺寸(mm) (LXWXH)		620X580X780	720X640X780		680X600X780	980X850X950
仪器重量(Kg)		190Kg	210Kg		230Kg	360Kg

三、全自动影像测量仪技术特点
1、全新的Z轴设计，大大的保证了Z轴直线性，提高测量精度。
2、创新性的设计，将Y轴放在X轴下面,并减小跨距，以减少阿贝误差，提高机台的精度。
3、松下DC伺服全闭环控制系统，运行平稳，噪音低速度快。
4、宽底座设计，提高测量时仪器的稳定度，提高测量精度。
5、全新设计的摩擦传动系统，大大提高机台定位的准确性。据处理、显示、输入、输出功能,使测量与办公完全结合在一起；
6、仪器备有RS-232接口,与计算机连接后,采用2D影像测量仪专用软件测绘图形进行处理及输出。

四、全自动影像测量仪几何元素的测量评价
1、柔性定位：找正、旋转、置零、平移及坐标系的存储、提取。
2、几何元素测量及评定：点、直线、平面、圆、椭圆、相交、距离、对称、垂直、夹角。
3、形位误差的评定：直线度、平面度、圆度。
4、位置误差的评定：平行度、垂直度、倾斜度、同轴度(同心度)、对称度位置度、端面跳动、全跳动。
5、可以自动编程测量，提高工作效率。
6、保存打印测量结果和测量报告。测量报告输出的格式Word、Excel等。
7、Window操作系统，中文操作界面；汉语、英语和德语相互转换。

五、全自动影像测量仪产品应用范围：
全自动影像测量仪在精密电子、晶圆科技、刀具、塑胶、精密零件、弹簧、冲压件、接插件、模具、军工、二维抄数、绘图、工程开发、五金塑胶、PCB板、导电橡胶、粉末冶金、螺丝、钟表零件、手机、医药工业、光纤器件、汽车工程、航天航空、高等院校、科研院所等领域具有广泛应用。
