三轴向电磁式高频振动试验机驱动线圈

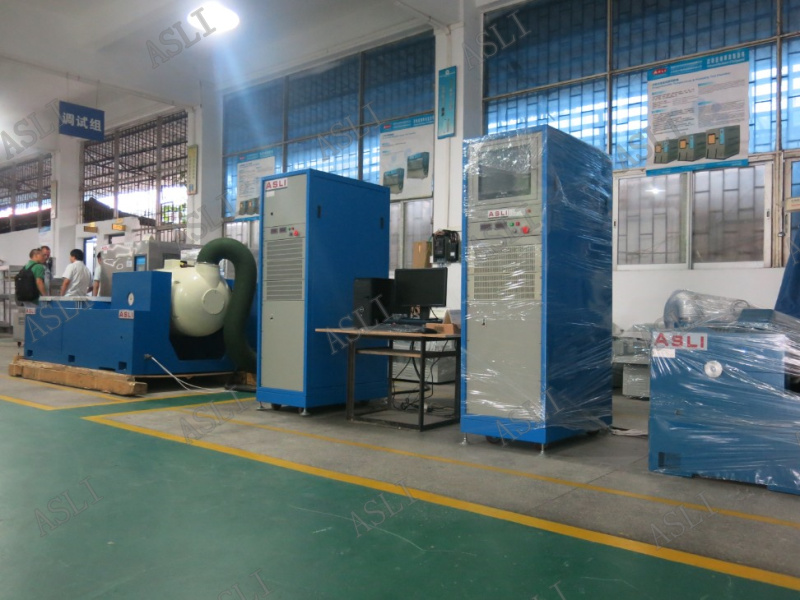

三轴向电磁式高频振动试验机的磁场产生方式可分为永磁型和励磁型。永磁型的恒定磁场是由永久磁钢产生的,由于大体积的磁钢制作较困难,目前这种结构只适用于小型三轴向电磁式高频振动试验机。如702所生产的三轴向电磁式高频振动试验机和ASLI公司都属于永磁型。而对于大型三轴向电磁式高频振动试验机则需要在励磁线圈中通以直流电流来产生恒定磁场,这就是励磁型三轴向电磁式高频振动试验机。
励磁型三轴向电磁式高频振动试验机又可分为单励磁和双励磁。单励磁只有一组励磁线圈,形成一个磁场回路,这种结构励磁效率低、耗电量大、漏磁很大,需要用消磁线圈来保证工作台面有一个低的磁场。双励磁由两套励磁绕组产生磁场,分别置于工作磁隙的上下两侧,在工作磁隙的磁场互相叠加,而在工作台面上的磁场互相抵消,所以工作台面上的磁场就很小。同时由于双励磁磁路缩短,磁阻减小,励磁效率比单励磁有显著提高。702所的2104系列三轴向电磁式高频振动试验机、美国LING和英国LDS的一些大型三轴向电磁式高频振动试验机都属于双磁场励磁。同样是双励磁结构,702所的三轴向电磁式高频振动试验机上下两组磁场是非对称的,而其他的三轴向电磁式高频振动试验机却是对称的。

三轴向电磁式高频振动试验机的冷却方式有自然冷却、强制风冷、水冷和油冷等几种方式。自然冷却只适用于功率很小的小型激振器。油冷方式由于结构复杂,在新研制的三轴向电磁式高频振动试验机已不多见,现在还在使用的油冷三轴向电磁式高频振动试验机要注意保持油的质量和数量。强制风冷是用于中小型三轴向电磁式高频振动试验机的常用冷却方式,它是利用高压风机将台体内的热空气不断抽出实现冷却的。这种方式冷却时,驱动线圈和励磁线圈的结构比较简单,设备安装方便,成本低,不会出现水冷台常见的漏水、水路堵塞等故障。但高压风机工作时噪音非常大,对操作人员影响很大。风冷的冷却效率相对较低,不适合大型三轴向电磁式高频振动试验机的冷却。水冷是大中型三轴向电磁式高频振动试验机常用的冷却方式,通常水冷台的绕组都是用空心漆包导线绕制的,而把冷却水直接通入空心漆包导线内进行冷却,冷却效率高,而且没有太大的噪音。但三轴向电磁式高频振动试验机结构较复杂,对冷却水的水质要求较高,常用蒸馏水或去离子水。在水冷台中,美、英几家公司的设备存在着严重的缺陷,即驱动线圈引出电缆和水管的结构不合理及励磁线圈水路的不合理,这种结构常出现漏水,而且对水质要求极高,要经常换水。702所的三轴向电磁式高频振动试验机采用的水路并联、电路串联、水电接头都采用螺纹连接的新结构绕组很好的解决了这些问题,它对水质要求不太高,水压低,很少出现漏水现象。
励磁型三轴向电磁式高频振动试验机又可分为单励磁和双励磁。单励磁只有一组励磁线圈,形成一个磁场回路,这种结构励磁效率低、耗电量大、漏磁很大,需要用消磁线圈来保证工作台面有一个低的磁场。双励磁由两套励磁绕组产生磁场,分别置于工作磁隙的上下两侧,在工作磁隙的磁场互相叠加,而在工作台面上的磁场互相抵消,所以工作台面上的磁场就很小。同时由于双励磁磁路缩短,磁阻减小,励磁效率比单励磁有显著提高。702所的2104系列三轴向电磁式高频振动试验机、美国LING和英国LDS的一些大型三轴向电磁式高频振动试验机都属于双磁场励磁。同样是双励磁结构,702所的三轴向电磁式高频振动试验机上下两组磁场是非对称的,而其他的三轴向电磁式高频振动试验机却是对称的。

三轴向电磁式高频振动试验机的冷却方式有自然冷却、强制风冷、水冷和油冷等几种方式。自然冷却只适用于功率很小的小型激振器。油冷方式由于结构复杂,在新研制的三轴向电磁式高频振动试验机已不多见,现在还在使用的油冷三轴向电磁式高频振动试验机要注意保持油的质量和数量。强制风冷是用于中小型三轴向电磁式高频振动试验机的常用冷却方式,它是利用高压风机将台体内的热空气不断抽出实现冷却的。这种方式冷却时,驱动线圈和励磁线圈的结构比较简单,设备安装方便,成本低,不会出现水冷台常见的漏水、水路堵塞等故障。但高压风机工作时噪音非常大,对操作人员影响很大。风冷的冷却效率相对较低,不适合大型三轴向电磁式高频振动试验机的冷却。水冷是大中型三轴向电磁式高频振动试验机常用的冷却方式,通常水冷台的绕组都是用空心漆包导线绕制的,而把冷却水直接通入空心漆包导线内进行冷却,冷却效率高,而且没有太大的噪音。但三轴向电磁式高频振动试验机结构较复杂,对冷却水的水质要求较高,常用蒸馏水或去离子水。在水冷台中,美、英几家公司的设备存在着严重的缺陷,即驱动线圈引出电缆和水管的结构不合理及励磁线圈水路的不合理,这种结构常出现漏水,而且对水质要求极高,要经常换水。702所的三轴向电磁式高频振动试验机采用的水路并联、电路串联、水电接头都采用螺纹连接的新结构绕组很好的解决了这些问题,它对水质要求不太高,水压低,很少出现漏水现象。
